Schiff

Wir möchten auf dem Wasser leben, den Panoramablick über Wasser genießen. Daher kam nur ein Mehrrumpfboot, ein Katamaran in Frage.
Unsere LIZA ist eine Lagoon 380 aus dem Jahr 2002, liebevoll gepflegt und über Jahre aufgewertet und für Langfahrt ausgerüstet im Heimathafen Rovinj. Von zwei Rümpfen mit komplett unabhängigen Systemen und Bädern steht einer zur Verfügung.
4 Kabinen, 8 Kojen (8 Betten), 2 Naßzellen
Länge: 11,55 m (38 Fuss)
Breite: 6,50 m
Tiefgang: 1,15 m

Leergewicht: 6,91 Tonnen,
Light displacement EEC: 7,26 Tonnen
Maximales Gewicht: 10,46 Tonnen
Gross register tonnage (measures the total interior volume of a vessel) 28.26 , wird im Panamakanal gefragt
Rumpf Nummer: FR-CNB38134A202  (Lagoon 380 Nummer 134 von inzwischen fast 700)

2 Motoren Volvo MD 2030 s-drive Leistung: 2 x 19,9 kW (2 x 27 PS)
Brennstofftanks: 2x120 Liter
Frischwassertanks: 2x 315 Liter (und Wassermacher 40 Ltr./Std.)
Navigation und Innenbeleuchtung komplett auf LED umgestellt
560 Ah Bosch Heavy Duty Servicebank sowie 2 Starterbatterien unabhängig, aber überbrückbar, Victron Batteriewächter
Gangway mit Reling





CD-UKW Radio mit 2 Lautsprechern und Mini-Klinken-Input Front
2 wasserdichte Lautsprecher außen im Cockpit + 2 Lautsprecher im Salon

Navigation-Package NAV Electronics Raytheon 2001 n.4 (wind, depth, speed, GPS, autopilot)

Kartenplotter draußen am Steuerstand: Standard Horizon CP180i mit chip-Karten Mittelmeer, Atlantik, Karibik, USA, Canada

UKW Sprechfunk Standard Horizon GX2100E DSC/AIS
Batterie Ladegeräte 40 Ah, 6 neue Bosch-Batterien heavy duty (2010) ,

Furuno Navtex NX 300, Furuno Radar 1622
neue (2010) Segel: voll durchgelattetes Großsegel, Rollfock, lazy bag, Bimini Stoff (neu 2010)

Solaranlage und Echotec Watermaker Wassermacher 40 Ltr./Std. für Unabhängigkeit von Marinas
Honda Stromgenerator EU20i  2000 Watt
Cotek Wechselrichter sk-2000 12 Volt auf 220 Volt (auf allen Steckdosen)
Webasto Standheizung (mit Eco-Schaltung für leises, sparsames Heizen)

Vorhänge im Salon und in den Kojen
Ventilatoren im Salon und in den Kojen
Moskitonetze für alle Luken

wassergekühlter Kühlschrank, zusätzliche warm/kalt Aussendusche, Pantry: blaue Kissen + Liegenauflage
Dingi (Beiboot:) Caribe 3,10 m mit festem V-Boden und Tohatsu 9,8 PS Aussenborder

25 kg Anker (WASI Bügelanker Edelstahl mit Powerball) und 80 m Edelstahlkette 10 mm
Ersatzanker Delta 27 Kg.
zusätzlicher 20 kg Heckanker mit Kettenvorlauf und 18 mm Leinen
Anker-Winsch Quick 1000 Watt Hector

Treibanker für Schwerwetter (Jordan Drogue, 150 cones)

Flir Wärmebildkamera HM-224 (Nachtsicht Thermalbilder zeigen Gegenstände, die im Wasser treiben und nicht vom herkömmlichen Radar gesehen werden.

zwei EPIRBs: Epirb ACR 406 Aqualink und ACR 406 Satellite2
Spot Connect Satelliten-Tracker
Iridium Satelliten Telefon 9505a mit Datenkit für Wetter/Email Download
Sextant Classen & Plath Vollsicht
Rettungsinsel 8 Personen

Mörer Wetter Infobox WIB2 mit Barometer am Laptop
AIS im Funkgerät sowie Backup Comar AIS2USB in Verbindung mit Laptop

Karten, Nav-Software auf Macbook Pro mit OpenCPN auf Win7, Fahrtengebiete weltweit.
Zusätzlich Toughbook Panasonic mit Navtex und Wetterfax über SSB Weltempfänger RadioJet (Bonito) RTTY Software bzw für Wetterfax-Empfang , Windows mit MeteoCom6
Backup Technisat TS 909 mit 10m Drahtantenne


mobiler Drucker HP Deskjet 460 mit Akku für Wetterfaxe, Crewlisten etc.

Nähemaschine

Notpinne
3 Bootshaken
Cobb-Grill

Flir Thermal Night Vision Camera
Iridium 9505 Satelliten-Telefon
Panasonic Toughbook CF-18
R2FX Wetter-Satelliten Direktempfang


Handpeilkompass
Wantenschneider
8 Schwimmwesten
8 Sicherheitsgurte
Bordapotheke
3 Winschkurbeln
Bootsmannsstuhl (Lift zur Mastspitze)

Seenotraketen

Segel:
Victory-Sails One,  Groß und Fock neu 2010, (Lazy Bags, Bimini ebenfalls)


Parasailor - Segelfläche 105 qm PS 5.0
- Flügelfläche 15,7 qm
- incl. komprimierbare Packtasche
- incl. Easysnuffer (Bergeschlauch mit Kohlefasertrichter




Details zur Solaranlage und Energiekalkulation:
Sonneeinstrahlung um den Äquator liegt bei etwa 2200 kwh/qm/Jahr und idealen Bedingungen.
Geplante Kollektorfläche 5 Panels = 2,5 qm, Effizenz des Moduls 20%, das macht 2200 kwh x 2,5 qm x 0,20 = 1100 kwh pro Jahr, / 360 Tage = 3 kwh pro Tag (24h) , allerdings produzieren die Solarpanelen ja nur tagsüber.
Zum Vergleich: die Energiebilanz für voll ausgerüstete Lagoon 380 beziffert von Tim Benner:
Verbrauch pro Tag 226 Amperstunden (x 12 Volt) entspricht pro Tag 2,7 kwh

Bezüglich der Module habe ich mich für fünf Sunpower SPR-90 Module entschieden. Sie sind sehr stabil, auf Leuchttürmen (Roter Sand z.B.) und Bojen marine-erprobt. Ertrag ca 450 Wattstunden pro Tag, über ein Jahr im Durchschnitt für Sommer/Winter und mittlere Sonneneinstralung, im Mittelmeer hingegen vielleicht 500 Whd optimal ausgerichtet.
Produktgarantie  Produktgarantie: 10 Jahre,  Leistungsgarantie: 10 / 25 Jahre auf 90 % d. Nennleistung auch bei mobilem Einsatz im Wassersportbereich.

  •  Unerreichter Zellwirkungsgrad von bis zu 21,5%, dadurch hohe Ladeströme
  •  Stabiler, eloxierter Aluminium Rahmen mit Montagebohrungen für einfache, schnelle Befestigung
  • Besonders robust durch starkes, gehärtetes und hoch durchlässiges Solarglas
            • Abm. (LxBxH): 1038 x 527 x 60 mm,  Gewicht: 7,2 kg
Die Beschattung einzelner Module bei Parallelschaltung bewirkt kein "Ausbremsen aller Module, da ich zwei Solar-Laderegler PPT 3, 12/24V/40A, 660W, mit Überladeschutz pro Rumpf verbaut habe, die beide die Batteriebank laden (199,- Euro) Anleitung hier...
Vorteil: Redundanz, fällt ein Laderegler aus, kann der zweite noch für alle 5 Panels verwendet werden, geht ein Panel kaputt, funktioniert noch die andere Seite ohne Reparatur auf dem Meer.


Details zum Wassermacher:

  • Watermaker ECHOTec. 260-DML-1 12V 49 Ltr. / Stunde
    Kit, Pumpe (erforderlich, weil nicht 40 cm unter Wasserlinie einbaubar)
    Michael Bauza, Firma E C H O - M A R I N E L T D.
    Mariners Haven,
    1st. Ave. South, Chaguaramas, Trinidad, W.I.
    Tel: 1 (868) 634 2027 / 2015 Fax: 1 (868) 634 2026
    ca. 1 Std. pro Tag laufen lassen, deckt Tagesbedarf von 2 Personen.
Details zu den Funkgeräten:

mit AIS und DSC



Standard Horizon GX2100E DSC/AIS radio. Beim GX2100 ist ein Zweikanal AIS-Empfänger schon eingebaut. So können AIS-Ziele mit diesem Gerät auf dem großen, klar abzulesenden Display angezeigt werden. Ein Alarm bei gefährlicher Annäherung kann ausgegeben werden (CPA-Alarm, einstellbar). Ferner DSC- und ATIS-Decoder für den Binnenfunkbereich. Es können 100 Wegpunkte in die Geräte eingegeben und gespeichert werden. Wenn ein externes GPS angeschlossen ist, können diese Wegpunkte ausgewählt und mit Hilfe einer Navigations-Kompass-Anzeige angesteuert werden. Die Geräte bieten mit der ClearVoice-Funktion einen klaren Empfang. Bei angeschlossenem Druckkammer-Lautsprecher sind die Geräte auch eine Gegen-/Wechselsprechanlage. An die GX2000/GX2100 lässt sich ein vollwertiges Zweit-Bediengerät (CMP30) anschließen. Dieses wasserdichte Handgerät eignet sich besonders für die Montage am Außensteuerstand, an der Pinne oder im Cockpit.



Das HX851 Standard Horizon mit 12-Kanal GPS mit einem UKW-Funkgerät und mit voller DSC Funktionalität ausgestattet.
-  automatisierte Notrufe absetzen, die Position und Identifizierungsdaten beinhalten. wasserdichte Gehäuse macht dieses Gerät schwimmfähig.



Treibanker
Jordan Drogue Schleppanker




Sonnensegel über Trampolin  (Details siehe hier....)


Maststufen



  • Nähmaschine Janome 415 Alu-Gehäuse mit hoher Durchstichkraft, Langsames Nähtempo (wenn es kniffelig wird, soll es Stich für Stich gehen),  Stiche so lang wie möglich und an Bord keine elektr. Displays, möglichst alles mechanisch

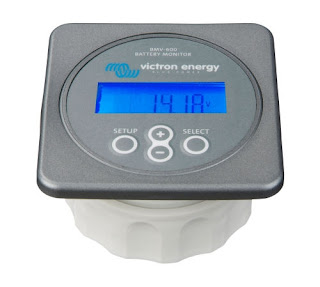

BMV 600 Batterie Monitor
Batterieüberwachungj, verbrauchte Ampère-Stunden sowie den aktuellen Batterie-Ladezustand  erfassen.



Standard Informationen und Alarme:
 - Batterie Spannung (V)
- Batterie Lade/Entlade Strom (A)
- Verbrauchte Ampere-Stunden (Ah)
- Ladezustand (%)
- Restnutzungsdauer bei derzeitiger Belastung
- Alarm optisch/akustisch: bei Über/Unter-Spannung und/oder bei leerer Batterie
 - kostengünstiger Monitor mit höchster Auflösung
- Höchste Auflösung: 10mA (0,01A) mit 500A


______________________________________________________________________

Webasto Air Top EVO 3900, mit dem neuen Bedienpanel EVO M und mit einer Boostfunktion zum schnellen Aufheizen, einer ECO-Mode zur Reduzierung des Stromverbrauchs (ca. 70 %), sowie einer verbesserten Steuersoftware ausgestattet.
______________________________________________________________________

Faltpropeller: bin von Geschwindigkeitszuwachs und Schonung der Lager sowie Ersatzteil-Aspekt begeistert. Immer mehr Kat-Owner haben ihre guten Erfahrungen mitgeteilt zum Manöver-Handling im Hafen. Die Zeit des Ausklappens vom Propeller muss sehr kurz sein, weil man den Kat ja nur mit Motor, vor-zurück, nicht mit Lenkrad manövriert im Hafen. Somit habe ich nun 16x12 L  Flexofold Faltpropeller gekauft, also 16 Zoll und 12er Steigung.
Entscheidend für Kauf waren letztendlich die deutlich besseren Werte bei Hafenmanövern (Pfahlzugwerte) als bei zum teil deutlich teureren Produkten.

Test siehe hier und hier 2278 Euro beide  flexofold   dänemark Steigung 12
